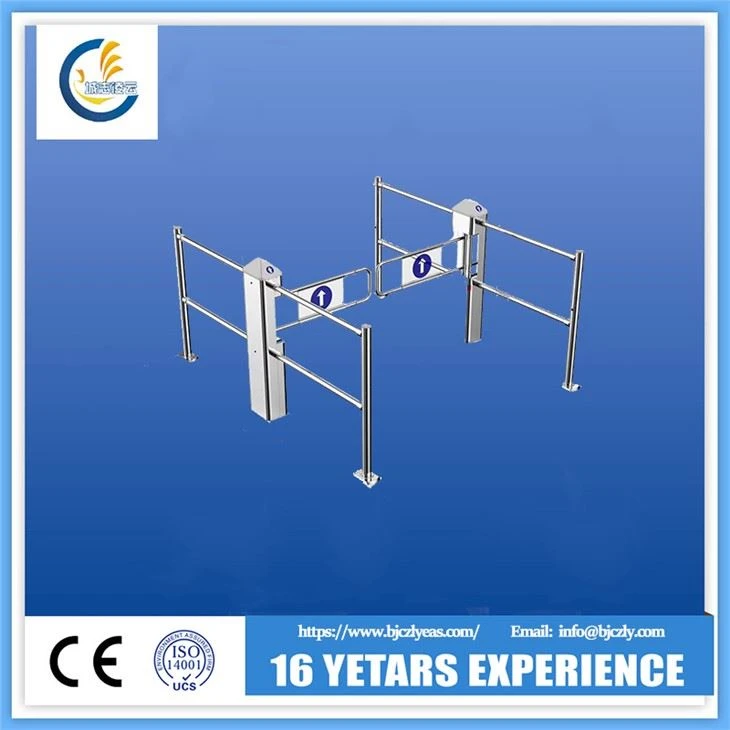

Rozsdamentes acél tömegsorban álló soroszlop állítható övvel

Rozsdamentes acél tömegsorompó / szupermarket ügyfél beléptető rendszer

Bevezetés:



I. Alkalmazási kör
A forgóajtó megvalósíthatja a nyilvános átjáró elzáródását és beléptetésének ellenőrzését. Mechanikus része vészhelyzeti vezérlőt tartalmaz. Kikapcsoláskor mindkét szárny karja automatikusan kinyílik, hogy hozzáférést nyújtson. Az villamosításkor a karok visszaállnak. Különböző konfigurációkkal minden épülethez illeszkedik, és a bejáratnál és a kijáratnál minden irányítási problémát megoldhat.
II. Jellemzők
1. SUS304 # 1.2mm rozsdamentes acél esőálló tok NC lyukasztó, lézerfúró, újszerű és gyönyörű kialakítás;
2. Egyedi telepítési felület, garantálva a rendszerintegrátor&karvezérlő berendezésének egyszerű és kényelmes telepítését;
3. A LINIX (Kína legjobb mikromotor-márkája) kefe nélküli egyenáramú motort használnak, és felületét dikromáttal borítják;
4. Programozható forgóajtó vezérlés, egy vagy két irányban (a felhasználó állítja be);
5. A talapzatot tágítócsavarok segítségével rögzítik.
III. Bevezetés a kefe nélküli egyenáramú motorba
Motor paraméterek:
45 ZW N 24-30 / 60JB
Redukciós sebességváltó száma
Kimeneti teljesítmény: 30 jelentése 30 W
Névleges feszültség: 12 jelentése 12 V
Rotor mágneses anyag kódja: N jelentése Nd-Fe-B
Terméknév kód: Z jelentése DC, W jelentése kefe nélküli

1. Műszaki paraméterek
1.1 Szerkezet: 304 # / 2,0 mm vastag, kerek rozsdamentes acél ház
1.2 Külső méretek:
Főoszlop átmérője: 169mm
1.3 Súly: 40kg
1.4 Forgó kar hossza: 500mm-900mm (vagy testreszabott)
1.5 A forgókar maximális terhelése: 30kg
1.6 A forgókar forgási szöge: 180 °
1.7 Forgásirány: Két irány
1.8 Tápellátás: AC220 ± 10% V / 50 ± 10% HZ
1.9 Hajtómotor: Csiszolt egyenáramú motor (12V)
1.10 Bemeneti interfész: Száraz érintkezési jel vagy 12 V-os jel vagy 12 V-os impulzusjel ≥ 100 ms impulzusszélességgel; Vezetési áram ≥ 10mA
1.11 Kommunikációs interfész: RS485 szabvány; Kommunikációs távolság ≤ 1200m
1.12 Haladási sebesség: 40 fő / perc (folyamatosan nyitva); 25-30 fő / perc (folyamatosan zárva)
1.13 A kar nyitási és zárási intervalluma: 1-2 másodperc
1.14 A bekapcsolás utáni átmeneti állapotba lépéshez szükséges idő: 3 s
1.15 Hiba esetén az automatikus visszaállítás ideje: 10 másodperc
1.16 Munkakörnyezet:
Beltér kültér
Hőmérséklet: -10 ° C-50 ° C
RH: ≤ 90%, nincs kondenzáció
2. Fő funkciók és jellemzők

1) Az önellenőrzési és figyelmeztető funkciók nagyon megkönnyítik a felhasználó&karbantartását és használatát;
2) A berendezés' állapotát a fő vezérlőpanelen található beépített kis panel programozhatja;
3) A mechanikus szerkezet megakadályozhatja a kezelők szorítását vagy megsebesítését. Mivel az alaphelyzetbe állításkor egy forgókar blokkolódik, a motor a megadott időn belül leáll. A kar újraindul (amíg vissza nem állítja) az alapértelmezett késleltetés után, és az erősség kicsi (≤ 2Kg);
4) Belépés reteszelése: A forgókart automatikusan lezárják, mielőtt nyitójel érkezik.
5) Forgó kar szinkronizálás (kettős karokhoz);
6) Automatikus visszaállítás: Ha egy személy a kapu nyitása után a megadott időn belül nem halad el, a rendszer automatikusan törli a hozzáférés engedélyezését;
7) A forgóvillát állandóan nyitottként vagy folyamatosan zártként lehet beállítani annak érdekében, hogy megfeleljen a különböző helyszínek követelményeinek;
8) A nyitás után az indukció vagy az időkésleltetés automatikusan visszaáll 5 másodpercen belül (beállítható); És
9) A forgókarok áramkimaradás esetén automatikusan kinyílnak, miközben az villamosításkor bezáródnak, kielégítve a tűzvédelmi követelményeket.
