A Brushless Szervo Vezérlőrendszer specifikációja

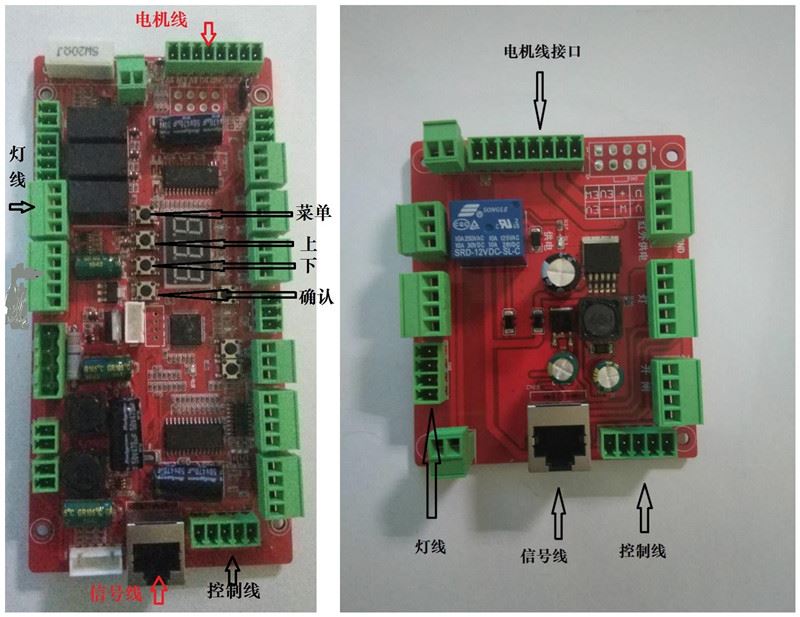

- Alaplapi kapcsolási rajz

Funkcionális jellemzők

1. A hiba önellenőrzés és a riasztási prompt funkciója, amely kényelmes a felhasználók számára a karbantartáshoz és a használathoz.

2. Csatlakoztatható bármilyen vezérlőeszköz kimeneti vezérlőjeléhez, gombjához vagy távirányítójához az egyirányú vezérlési forgalom elérése érdekében.

3. Automatikus visszaállítási funkció: minden 90 fokos ingadozás után, és észleli az emberek és tárgyak áthaladását, azaz az automatikus visszaállítást, vagy a megadott idő alatt (késlelteti a többfájl állítható késleltetése) nem adja át, a rendszer automatikusan megszünteti az áthaladási és visszatérési jogot a kezdeti helyzetbe.

4. Világítási jelzés: nagy fényerejű közlekedési lámpa állapotának jelzése a forgalom irányításához.

5. Tűzvédelmi bemenet: tűzjelző jellel csatlakoztatható az állandó kapunyílás elérése érdekében.

6. Riasztási figyelmeztető funkció: illegális forgalom vagy kapu esetén automatikus riasztás.

7. Állítható sebesség: a lengőkar kinyitja és bezárja a többszintű állítható sebességet, a felhasználók a tényleges igényeknek megfelelően állíthatók be.

8. Az ipari minőségű ARM vezérlőrendszer új generációja, amely többfunkciós digitális beállításokat, titkosítást és visszaállítási funkciókat ad hozzá.

9. Anti-reverziós funkció: a lengőkar alaphelyzetbe állításának folyamatában, ha a külső erő megfordítja a lengőkart, a lengőkar automatikusan elindítja a fordított tolóerőt, és riasztást küld ki, és amikor a külső erő eltűnik, automatikusan visszatér nullára a forgalom folytatásához.

10. Automatikus védelmi funkció: amikor a külső erő megakadályozza a lengőkar normális mozgását, és a külső erő folyamatos, a rendszer automatikusan észleli az automatikus védelmet követő 20 másodpercet, és belép a nyugalmi állapotba. A következő jogi jelbemenet, a kapu automatikusan visszatér a normál állapotba.

11. Többlépcsős ütközésgátló puffer funkció: illegális áthaladás vagy lyukasztás esetén a fékrúd pufferel a megfelelő szögben, elindítja a közvetlen hátrameneti tolóerőt, és egyidejűleg elindítja a riasztást, ami nagymértékben csökkenti a gyakori vagy folyamatos ütközés által okozott mechanikai sérüléseket, miközben humanizált anti-károsodást ér el.

12. Pilóta nélküli szolgálat: a bekapcsoló lengőkar automatikusan kinyílik, bekapcsolt automatikus alaphelyzetbe állítás (a forgalom blokkolása).

Műszaki paraméterek

Sofőr	Alacsony energiájú M05
Maximális kinetikus energia	J<>
Maximális szilárdság	67N (az ajtóventilátor külső széle)
Hajtónyomaték	Körülbelül 5 Nm
Zár	Fogaskerék fék RA12
Forgatónyomaték zárolása	Minimum 20 Nm
Az áthaladás gyakorisága	30 fő/perc
Meghajtó kialakítása	100 00000 kapcsolási ciklus
Vezetési élet MCBF	100 00000 kapcsolási ciklus
Nyitott szög	-90° - +90°
Vezérlő	ETS 21
Szoftver	FCC
Tápegység	V AC /50-60Hz 100-230
Csatlakozó terhelés	120VA
Vezérlőegység feszültsége	24V DC
Interfész	Soros interfész belső: Buszcsatlakozás a CAN vezérlőpulton belül Külső: akár 8 berendezést is csatlakoztathat; Nincs nyomásvisszacsatolás blokkonként 5 ETS 21 táblára; egyéb visszajelzések más ETS 21io

Hibakeresési mód bejegyzésének leírása

1. Nyomja meg a menügombot 3 másodpercig, jelenjen meg L-1, nyomja meg a megerősítő gombot, adja meg a kapuzárási idő hibakeresési módját

2. Nyomja meg a menügombot 3 másodpercig, jelenjen meg L-1, nyomja meg a gombot, amíg meg nem jelenik L-7, nyomja meg a megerősítő gombot, adja meg a kapu kikapcsolását az ajtó hibakeresési módjában (lásd az alábbi táblázatot a részletekért)

3. Nyomja meg a menügombot 3 másodpercig, jelenjen meg L-1, nyomja meg a gombot, amíg meg nem jelenik L-12, nyomja meg a megerősítő gombot, írja be a kapu hang hibakeresési módját (lásd az alábbi táblázatot a részletekért)

4. Nyomja meg a menügombot 3 másodpercig, jelenjen meg L-1, nyomja meg a gombot, jelenjen meg D-1, nyomja meg a megerősítést, hang prompt nyomja meg a lengőkart a kívánt pozícióba, ezúttal beállíthatja a lengőkart, beállíthatja, nyomja meg a menüt a megerősítéshez, Nyomja meg a menüt a kilépéshez (lásd az alábbi táblázatot)

A felhasználók hibakeresési kódtáblákat állíthatnak be

Menü száma	Jelentés	Alapértelmezett	Kiterjedés
L-1	Nyitvatartás	4 másodperc	0-30 másodperc (nagyobb szám, hosszabb zárási idő)

L-7	Váltási irány	0	0 for: bal nyitva 1 mert: Jobb nyitva
L-13	Riasztási hang	-	Kattintson a Hangkategória kiválasztása és kivonása gombra Mentés megerősítéssel
L-12	Hangkötet	15	0 Minimum 15 Max
L-14	A kapu öregedésének tesztje	Nyomja meg a megerősítés gombot a belépéshez, a menügombot a kilépéshez
D-1	Nulla bit beállításai	Ha a két ajtó lengőkarja nincs igazítva, a motor laza tengelyébe való belépés után a kívánt záró helyzetbe kerülhet, a főtábla megerősítése szerint
D-4	Nyitási és zárási sebesség	1, leggyorsabb 10, leglassabb (gyári alapértelmezett 10)

Népszerű tags: szupermarket infravörös rozsdamentes acél indukciós hintakapu, Kína, beszállítók, gyártók, olcsó, árajánlat, eladó, Hozzáférés -vezérlő megoldás indukciós lengő kapuval, nagy teherbírású indukciós lengő kapu a hozzáférés ellenőrzéséhez, Beltéri indukciós lengő kapu a hozzáférés ellenőrzéséhez, Indukciós lengő kapu a VIP területi hozzáférés vezérléséhez, indukciós lengő kapu a hozzáférés -vezérlő rendszer adatvédelmével, korrózióálló indukciós lengő kapu a hozzáférés vezérléséhez

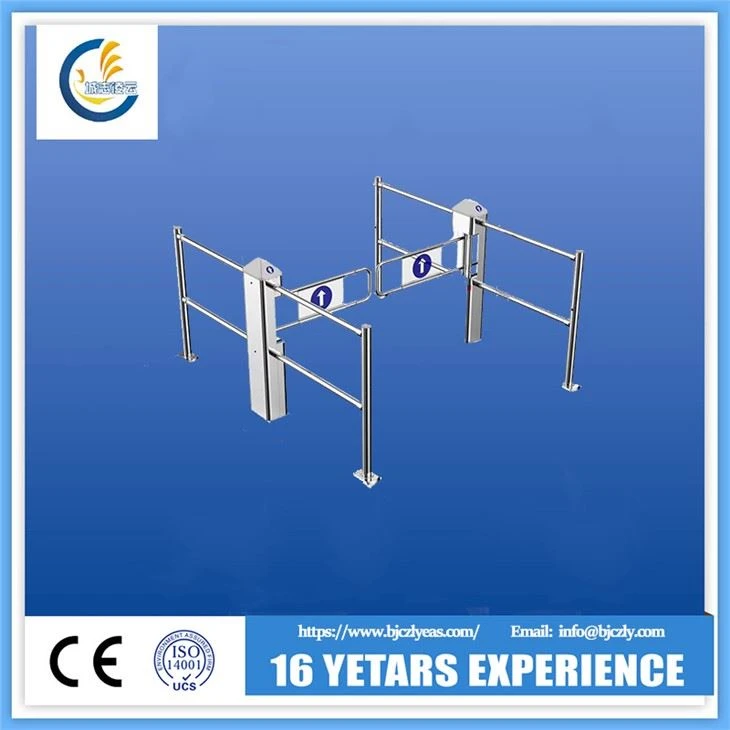

Szupermarket infravörös rozsdamentes acél indukciós swing kapu
